Energieverbruik van apparaten meten met Shelly

Naast het monitoren van een slimme meter en diverse puls en/of modbus meters is het ook mogelijk om individuele apparaten uit te lezen. Hiervoor kunnen slimme tussenstekkers van het merk Shelly worden gebruikt. De CEMM kan deze tussenstekkers via het netwerk uitlezen, er hoeven dus geen kabels gelegd te worden. Naast vermogen en meterstanden kan de CEMM ook spanning en stroom uitlezen via Shelly apparaten.

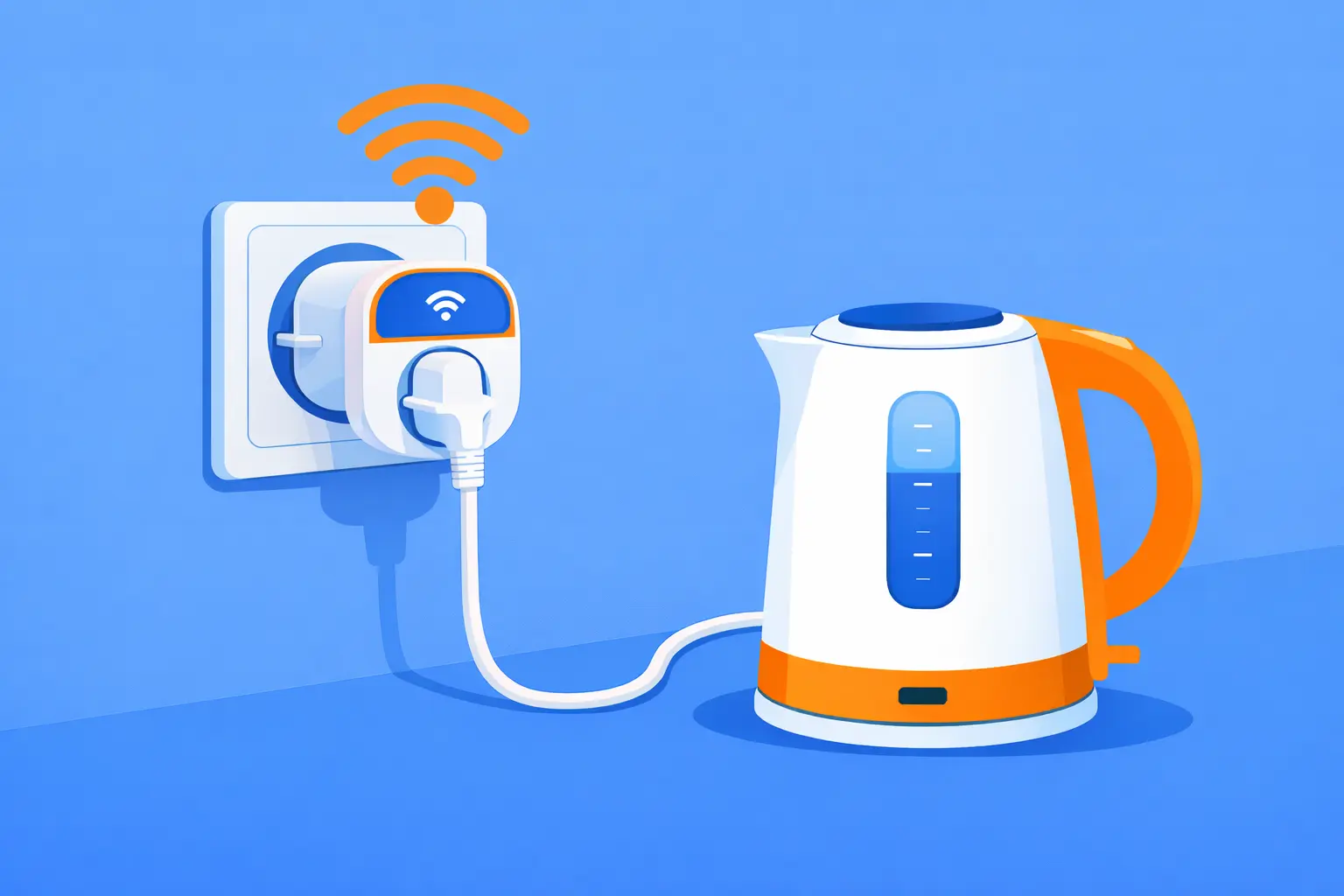

Monitoring tussenstekkers van Shelly

Benodigdheden

  CEMM 3.0

CEMM 3.0 Energieverbruiksmanager

P1 kabel, netwerkkabel en voeding inbegrepen.

Nu bestellen

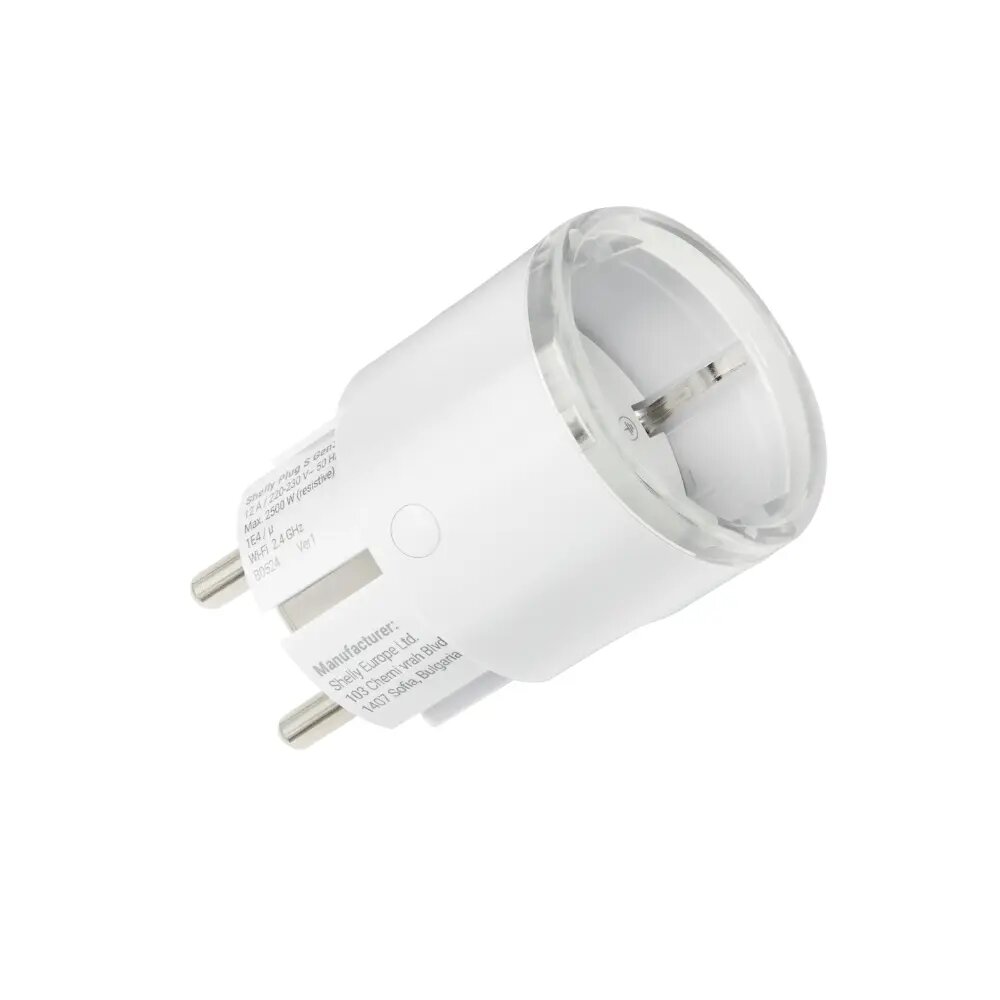

1 (of meer) Shelly Plug S

Shelly Plug S

Slimme stekker van Shelly

Nu bestellen

Aansluitschema

In deze situatie maakt het niet uit wat er reeds op de CEMM is aangesloten. Als het totale aantal aangesloten meters het maximum van 12 maar niet overschrijdt.

CEMM ports

Poort 3

CEMM port 3

Poort 3 van de CEMM is de netwerkaansluiting. Hiermee wordt de CEMM d.m.v. een netwerkkabel verbonden met een router of switch. De Shelly-apparaten dienen zich in hetzelfde netwerk te bevinden. De CEMM kan ze vervolgens via het netwerk zoeken en koppelen.

Tip: zit je router te ver uit de buurt en kun je geen kabel leggen? Gebruik dan een WiFi Range Extender met netwerkpoort om de CEMM via WiFi met het internet te verbinden.

Poort 5

CEMM port 5

Poort 5 is voor de voeding van de CEMM. Steek de meegeleverde voedingsadapter in het stopcontact en sluit het micro USB connector aan op poort 5.
