Een groot bedrijfspand

Emma werkt bij een groot bedrijf en is verantwoordelijk voor alles wat met energie te maken heeft. Om maximaal inzicht te krijgen in de energiestromen in het pand wil ze alle belangrijke groepen en onderverdelingen voorzien van kWh meters. Het pand heeft 3 verdiepingen met elk hun eigen meter. Daarnaast wil ze de productie van het zonnepaneelsysteem inzien, het verbruik van het laadplein, en diverse andere kleine en grote verbruikers. In totaal gaat het om 12 tussenmeters. De hoofdaansluiting van 250A is niet voorzien van een slimme meter met P1 poort. Daarom wordt er een indirecte kWh meter gebruikt i.c.m. 250A stroomspoelen om deze uit te lezen. Voor het uitlezen van het totale gas- en waterverbruik worden er 2 pulsgevers gebruikt, die op de meters worden geplaatst.

cemm

Benodigdheden

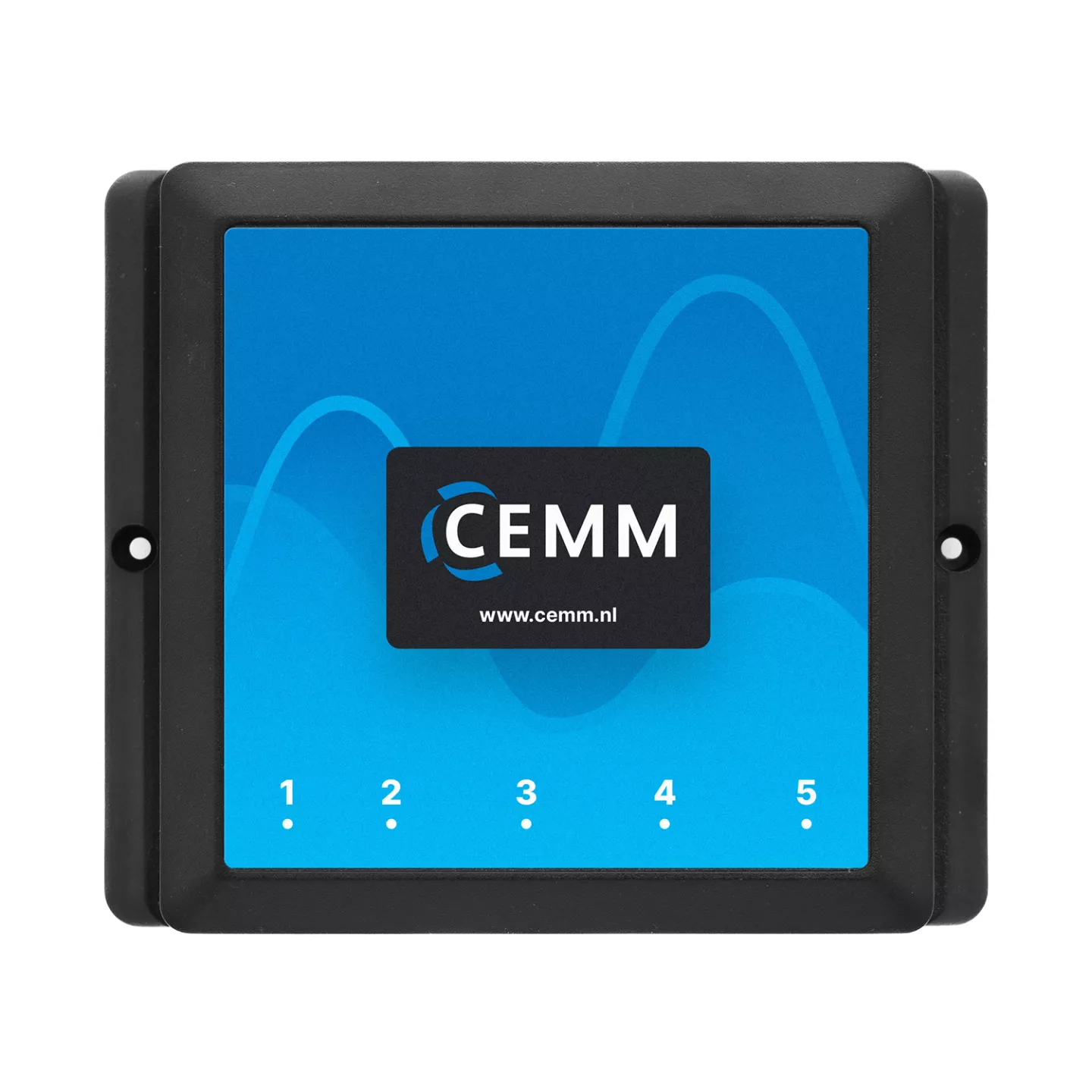

1 stuk(s) CEMM 3.0

CEMM 3.0 Energieverbruiksmanager

P1 kabel, netwerkkabel en voeding inbegrepen.

Nu bestellen
1 licentie Activatiecode Module Modbus RTU Eastron

Activatiecode Module Modbus RTU Eastron

Ondersteuning voor Eastron kWh-meters via Modbus RTU.

Nu bestellen

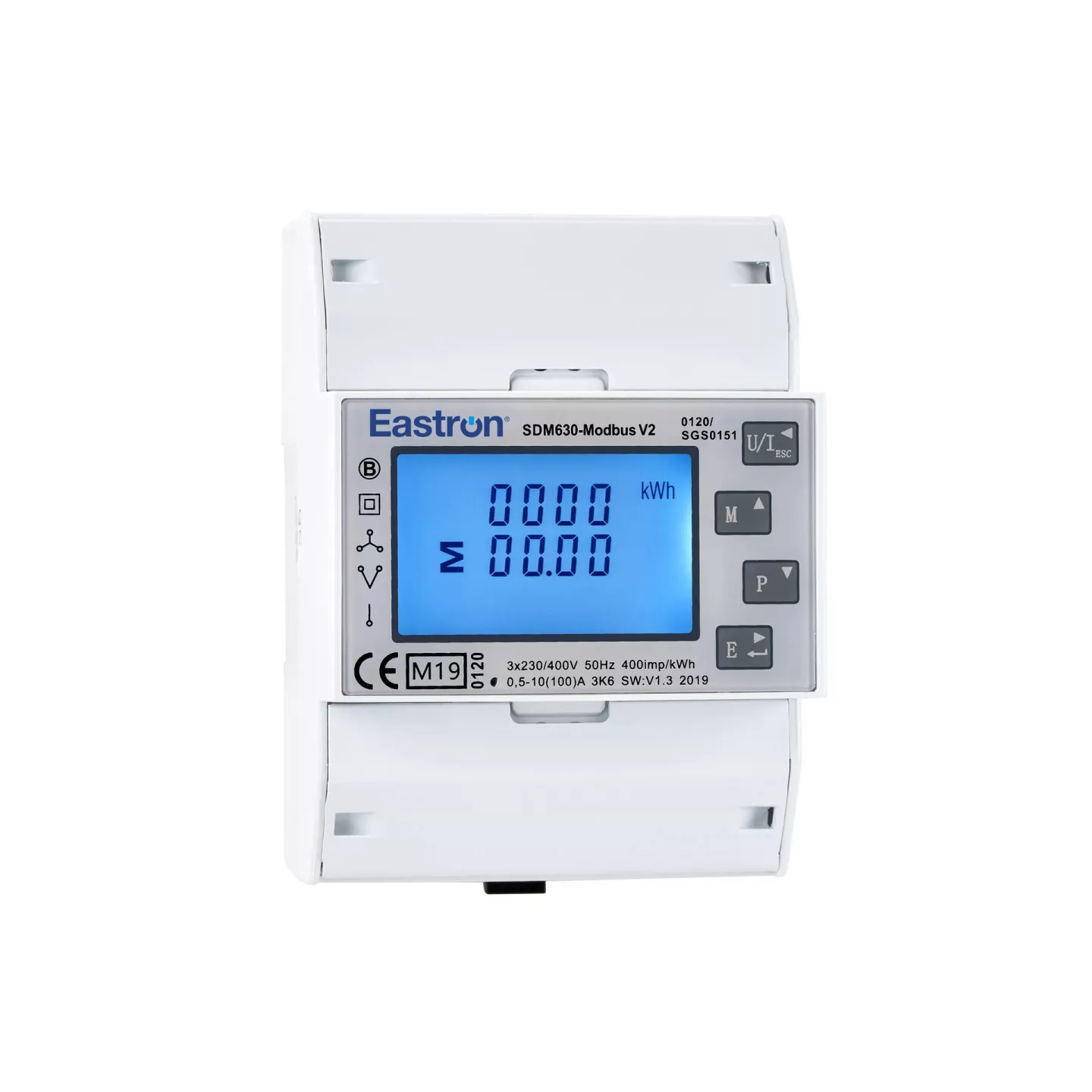

12 stuk(s) Eastron SDM630-Modbus

Eastron SDM630-Modbus

3 fase kWh-meter met Modbus RTU (RS485)

Nu bestellen

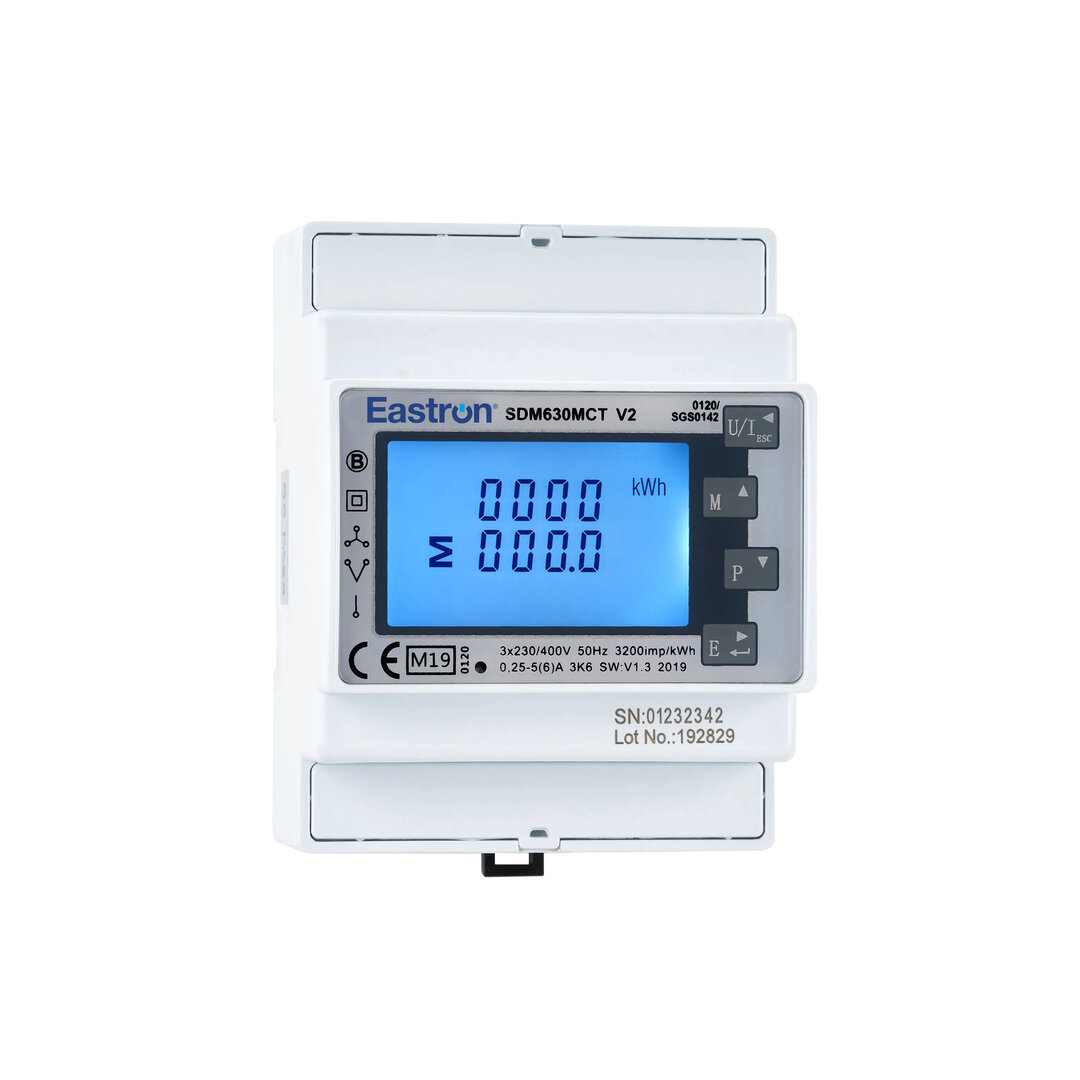

1 stuk(s) Eastron SDM630-Modbus CT

Eastron SDM630-Modbus CT

Indirecte 3 fase kWh-meter met Modbus RTU (RS485)

Nu bestellen

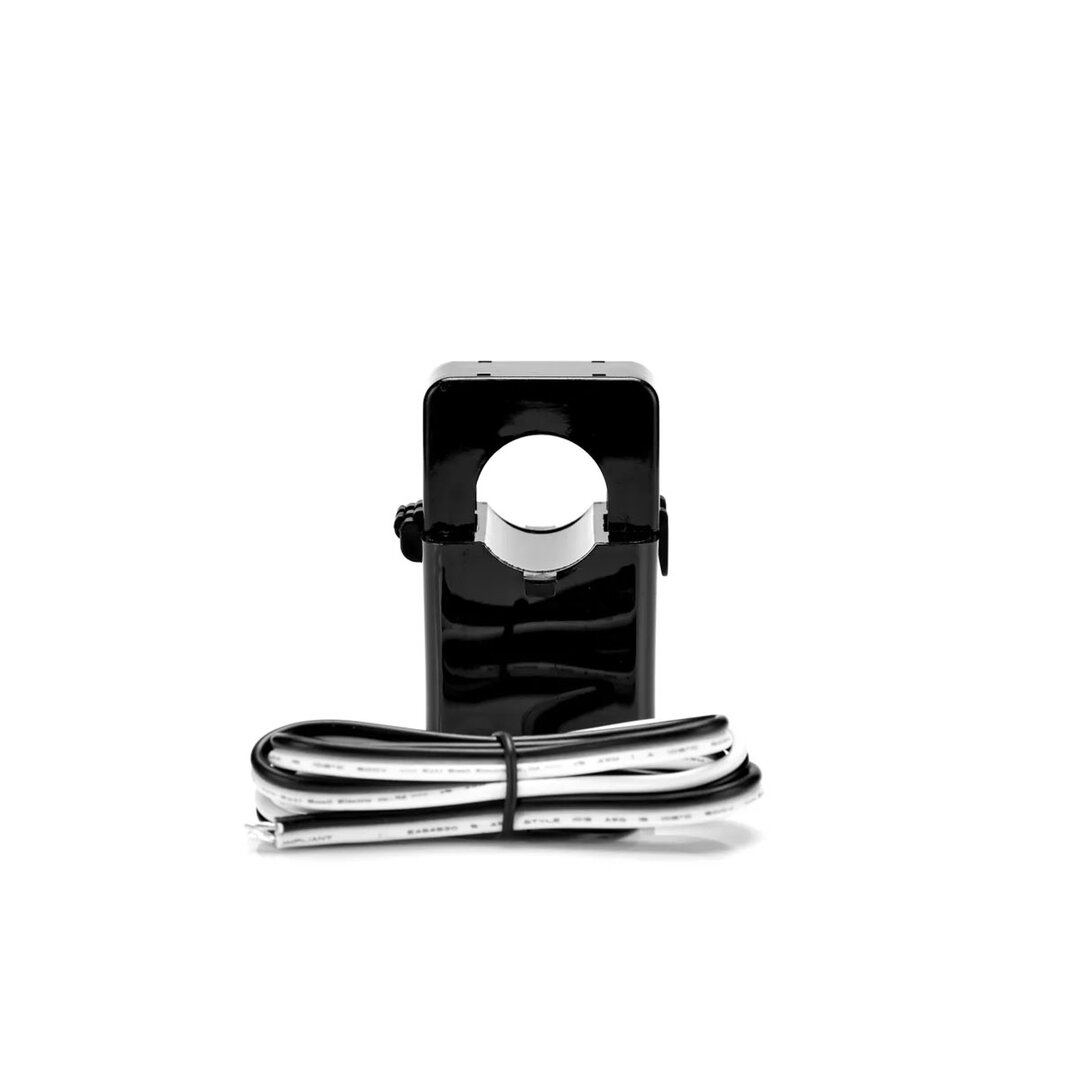

3 stuk(s) Eastron ESCT-T24 Stroomtrafo 250/5A

Eastron ESCT-T24 Stroomtrafo 250/5A

Stroomtrafo voor aansluitingen van max. 250A

Nu bestellen

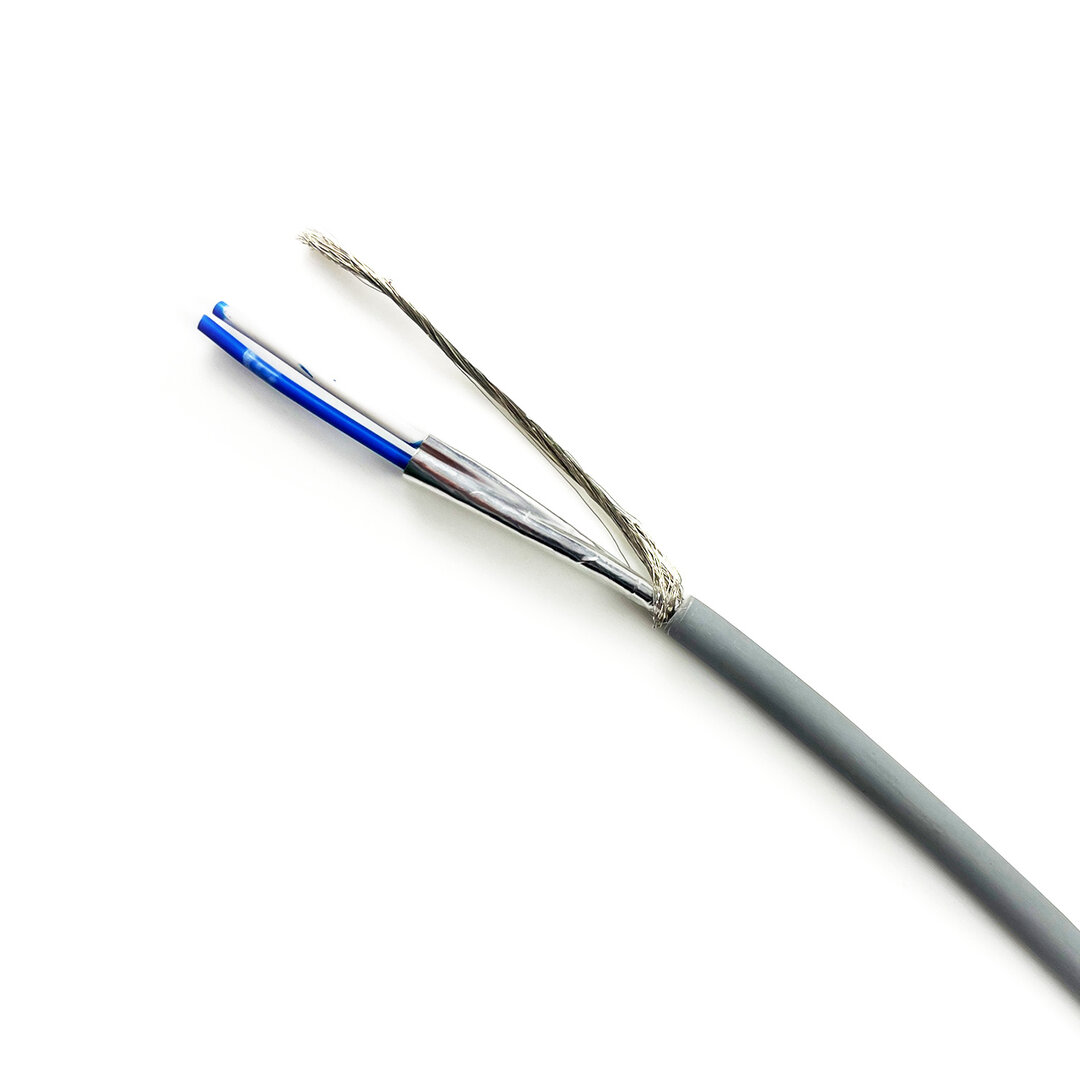

per meter RS485 Modbus Kabel 1pr

RS485 Modbus Kabel 1 pair

Voor het doorverbinden van kWh-meters naar de CEMM.

Nu bestellen

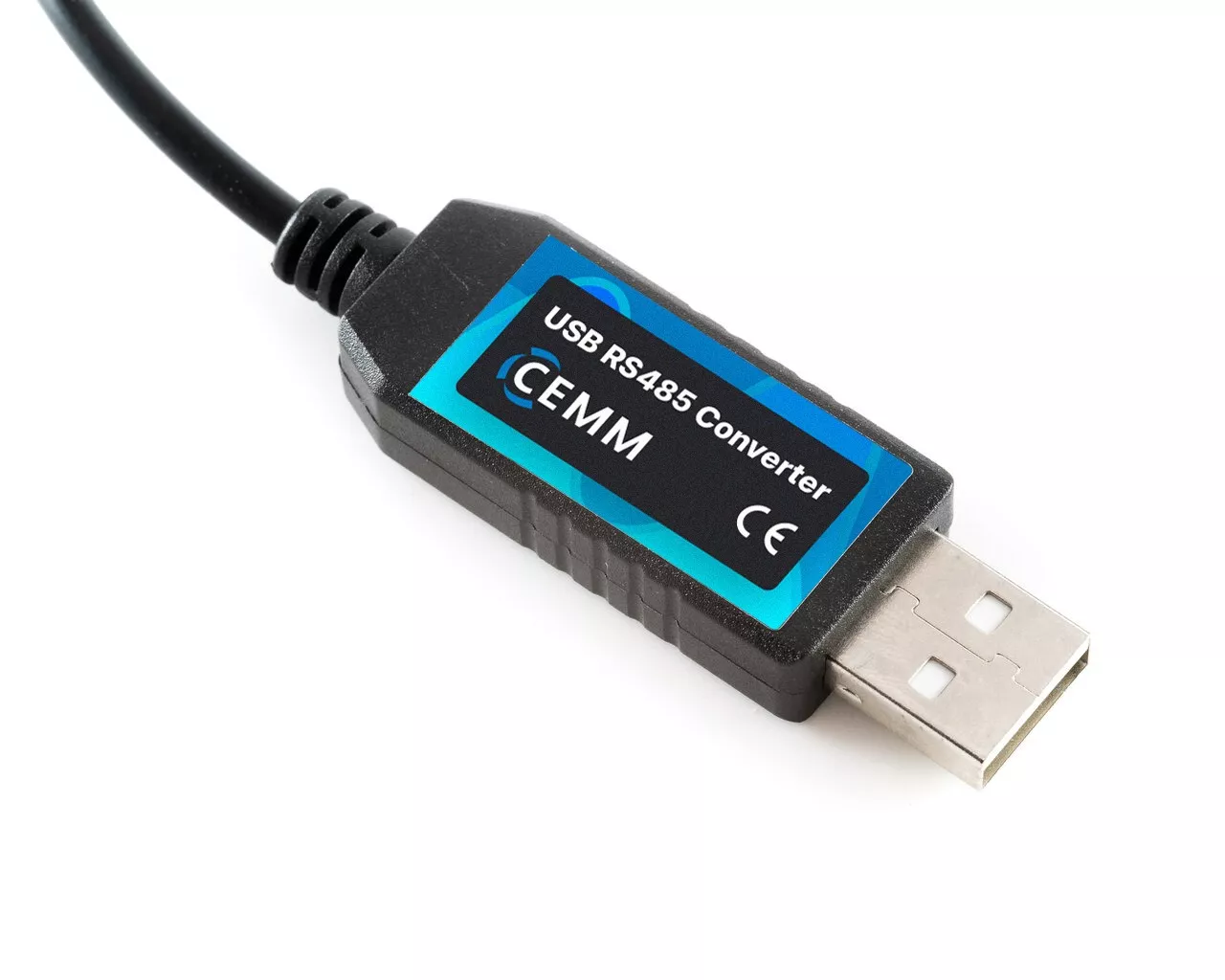

1 stuk(s) Cedel USB naar RS485 Modbus Converter Lite

Modbus Converter

Voor het aansluiten van Modbus RTU (RS485) op de CEMM.

Nu bestellen
2 stuk(s) Itron Cyble Sensor V2

Itron Cyble Sensor V2

Pulssensor voor Itron of Aquadis watermeters, en Itron gasmeters

Nu bestellen

Aansluitschema

Emma laat op alle 12 groepen die ze wil inzien een directe 3 fase kWh meter installeren. Voor de 250A hoofdaansluiting wordt de indirecte kWh meter i.c.m. 3 stroomtrafo's gebruikt. Alle kWh meters worden doorverbonden en via de RS485 converter op de USB-poort van de CEMM 3.0 aangesloten. Op poort 1 en 2 worden de pulsgevers voor gas en water aangesloten.

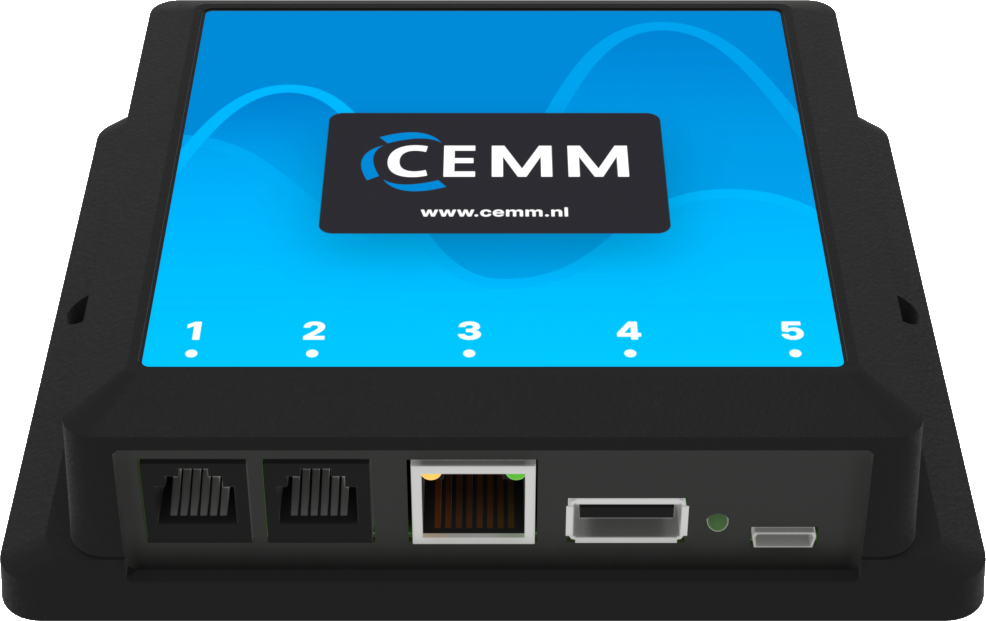

CEMM ports

Poort 1

CEMM port 1

Poort 1 van de CEMM is geschikt voor P1 en S0 (Puls). In dit scenario wordt één van beide Cyble Sensoren op deze poort aangesloten.

Poort 2

CEMM port 2

Poort 2 van de CEMM geschikt voor S0 (Puls). In dit scenario wordt één van beide Cyble Sensoren op deze poort aangesloten.

Poort 3

CEMM port 3

Poort 3 van de CEMM is de netwerkaansluiting. Hiermee wordt de CEMM d.m.v. een netwerkkabel verbonden met een router of switch.

Tip: zit je router te ver uit de buurt en kun je geen kabel leggen? Gebruik dan een WiFi Range Extender met netwerkpoort om de CEMM via WiFi met het internet te verbinden.

Poort 4

CEMM port 4

De USB poort van de CEMM wordt gebruikt voor het aansluiten van de Modbus converter. Aan het andere uiteinde van de Modbus converter zitten 2 draden (A en B). Alle 13 kWh meters worden in serie op deze A en B aders aangesloten. Hiervoor wordt tevens de 2-aderige RS485 kabel gebruikt.

Poort 5

CEMM port 5

Poort 5 is voor de voeding van de CEMM. Steek de meegeleverde voedingsadapter in het stopcontact en sluit het micro USB connector aan op poort 5.
